Alte Lacke, Pulverbeschichtungen und Korrosionsschutzsysteme müssen von Stahl entfernt werden, wenn sie nicht mehr tragfähig sind, Korrosion verdecken oder den Aufbau einer neuen Beschichtung verhindern. Welches Verfahren geeignet ist, hängt nicht allein von der Schichtdicke ab. Entscheidend sind auch Bauteilgeometrie, Stahlgüte, Schadstoffbelastung, Zugänglichkeit und das vorgesehene Beschichtungssystem.
Das Wichtigste im Überblick zu Beschichtungen von Stahl entfernen
- Abrasives Strahlen ist bei großen, robusten Stahlflächen meist die wirtschaftlichste Lösung, wenn Beschichtung, Rost und Zunder vollständig entfernt und zugleich ein Haftprofil erzeugt werden sollen.
- Chemische, thermische oder laserbasierte Verfahren können bei empfindlichen, komplexen oder wiederkehrenden Bauteilen sinnvoller sein. Für eingebaute Stahlkonstruktionen sind sie jedoch nicht immer praktikabel.
- Bei älteren Schutzanstrichen muss vor dem Abtrag geklärt werden, ob Blei, Chromate, PAK, PCB oder andere Gefahrstoffe enthalten sind. Das beeinflusst Verfahren, Einhausung, Arbeitsschutz und Entsorgung.
- Die Qualität der vorbereiteten Stahlfläche wird nicht nur optisch beurteilt. Je nach Beschichtungssystem zählen auch Rauheitsprofil, Staubfreiheit, lösliche Salze und die klimatischen Bedingungen.
- Blank gestrahlter Stahl kann schnell Flugrost bilden. Reinigung, Prüfung und Grundierung müssen deshalb als zusammenhängender Prozess geplant werden.
Wann eine Stahlbeschichtung entfernt werden muss
Eine vollständige Entschichtung ist nicht bei jedem Schaden erforderlich. Lokal fest haftende Altbeschichtungen können in einem abgestimmten Instandsetzungssystem teilweise erhalten bleiben. Vollständig entfernt werden sollte die Schicht dagegen, wenn sie großflächig unterrostet, rissig, versprödet oder chemisch nicht mit dem neuen System verträglich ist. Auch Schweißarbeiten, Prüfungen am Grundwerkstoff oder hohe Anforderungen an den neuen Korrosionsschutz können einen Abtrag bis auf den Stahl notwendig machen.
- abblätternde oder unterwanderte Beschichtungen
- Rostnester an Kanten, Schweißnähten und Verbindungsmitteln
- mehrere unbekannte Altanstriche mit schwacher Zwischenhaftung
- Beschichtungswechsel mit ungeklärter chemischer Verträglichkeit
- Vorbereitung für Schweißarbeiten, Prüfungen oder eine neue Schutzbeschichtung
Welches Verfahren passt zur Beschichtung
| Verfahren | Gut geeignet für | Stärken | Grenzen |
| Abrasives Druckluftstrahlen | Stahlträger, Hallen, Behälter, dicke Lacke, Rost, Zunder | Hoher Flächenabtrag und definierbares Haftprofil | Staub, Einhausung, Strahlschutt, empfindliche Bleche |
| Nass oder Feuchtstrahlen | Staubkritische Bereiche und mobile Baustellen | Weniger Staub und gute Reinigungswirkung | Abwasser, Trocknung und möglicher Flash Rust |
| Hochdruckwasserstrahlen | Lösbare Altbeschichtungen und salzbelastete Flächen | Kein zusätzliches festes Strahlmittel | Erzeugt nicht automatisch ein neues Rauheitsprofil |
| Schleifen Bürsten Nadeln | Kleine Reparaturstellen, Kanten, Schweißnähte | Gezielt und mit wenig Rüstaufwand | Langsam auf großen Flächen und schwer in Vertiefungen |
| Chemisches Entlacken | Kleinteile, Profile, dünnwandige oder komplexe Bauteile | Geringer mechanischer Angriff | Chemikalienführung, Spülung, Badgröße und Entsorgung |
| Thermisches Entlacken | Hitzebeständige Werkstücke und Warenträger | Entfernt organische Schichten in Chargen | Wärmeeinfluss und ungeeignet für viele eingebaute Bauteile |
| Laserreinigung | Selektive Bereiche, automatisierte Serien und sensible Geometrien | Präzise und ohne Strahlmittel | Hohe Investition und begrenzte Flächenleistung |
| Trockeneisstrahlen | Fette, Öle und schwach haftende Schichten | Trocken und ohne sekundäres Strahlmittel | Entfernt Rost und feste mineralische Schichten nur begrenzt |

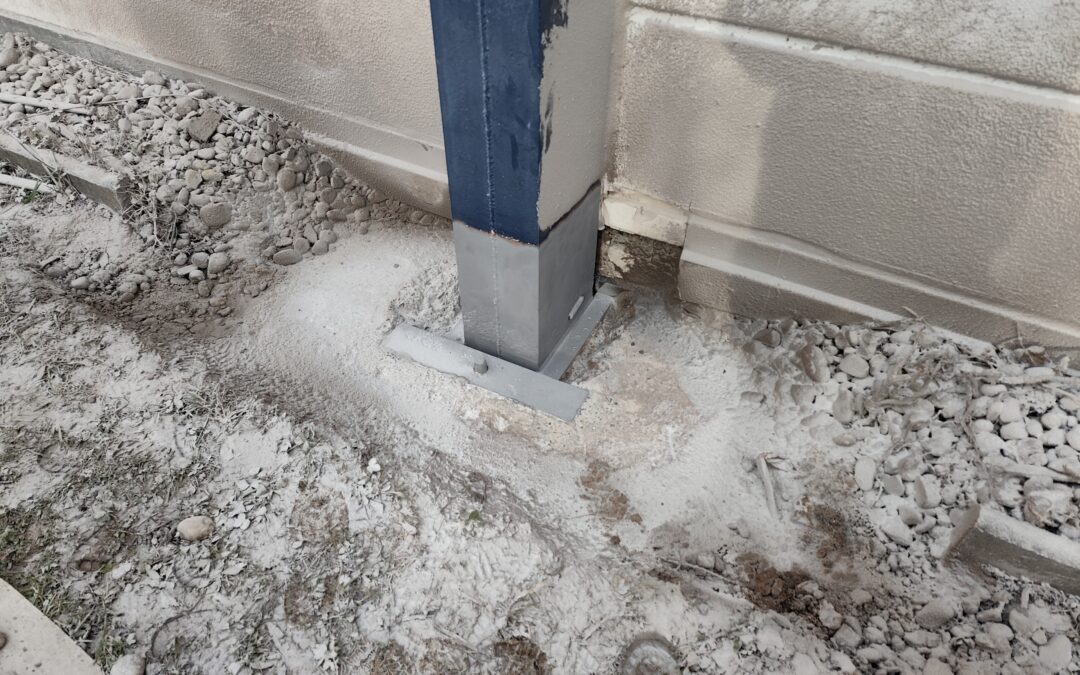

Bei großen, eingebauten Konstruktionen ist Sandstrahlen häufig das leistungsfähigste Verfahren. Wenn Staub vermieden oder eine Beschichtung ohne zusätzliches Granulat entfernt werden soll, kann Höchstdruckwasserstrahlen eine Alternative sein. Die Auswahl erfolgt sinnvollerweise nach einer Probefläche und den Vorgaben des späteren Beschichtungssystems.
Altbeschichtungen vor dem Abtrag untersuchen
Bei Bestandsbauten ist die Zusammensetzung alter Anstriche oft unbekannt. Historische Rostschutzfarben können Blei oder Chromate enthalten. In bestimmten Anwendungen wurden außerdem PAK oder PCB eingesetzt. Beim Strahlen, Schleifen oder Erwärmen können diese Stoffe als Staub, Aerosol oder Dampf freigesetzt werden. Eine reine Sichtprüfung reicht für die Bewertung nicht aus.
- Baujahr, frühere Nutzung und vorhandene Beschichtungsunterlagen zusammentragen.
- Schichtaufbau an repräsentativen Stellen prüfen und bei Verdacht Proben fachkundig analysieren lassen.
- Gefährdungsbeurteilung, Arbeitsbereich, Einhausung, Absaugung und persönliche Schutzausrüstung festlegen.
- Strahlmittel, Abtrag und Reinigungsrückstände getrennt erfassen und nach Einstufung entsorgen.
Die Gefahrstoffverordnung verlangt eine Gefährdungsbeurteilung vor Tätigkeiten mit Gefahrstoffen. Der Entwurf der TRGS 505 nennt Stahlbauten, Hallen, Dachkonstruktionen, Brücken und Stahlwasserbauten ausdrücklich als typische Fundstellen bleihaltiger Beschichtungen. Da der genannte Stand noch nicht im Gemeinsamen Ministerialblatt veröffentlicht ist, ist er als fachliche Orientierung und nicht als bereits eingeführte Endfassung zu behandeln.
Reinheitsgrade und Oberflächenprofil richtig festlegen
Die DIN EN ISO 8501-1 beschreibt die visuelle Beurteilung von Rostgraden und Oberflächenvorbereitungsgraden. In Ausschreibungen werden beim Strahlen häufig Sa 2, Sa 2½ oder Sa 3 vereinbart. Ein höherer Grad ist jedoch nicht automatisch besser. Maßgeblich ist, was der Hersteller des Beschichtungssystems und die Projektspezifikation verlangen.
| Vorbereitungsgrad | Vereinfachte Einordnung | Typische Verwendung |
| Sa 1 | Leichtes Strahlen; lose Verunreinigungen entfernt | Begrenzte Reinigung, selten als alleinige Vorbereitung hochwertiger Systeme |
| Sa 2 | Gründliches Strahlen; weitgehend frei von losem Rost und Beschichtung | Instandsetzung nach Systemspezifikation |
| Sa 2½ | Sehr gründliches Strahlen; nahezu metallisch reine Fläche | Häufige Vorgabe für hochwertige Korrosionsschutzsysteme |
| Sa 3 | Strahlen bis zu gleichmäßig metallisch reiner Oberfläche | Besonders hohe oder speziell vereinbarte Anforderungen |
Der visuelle Vorbereitungsgrad allein beschreibt die Haftbedingungen nicht vollständig. Zusätzlich können Rauheit, Staubmenge, lösliche Salze, Öl oder Fett und die klimatischen Bedingungen geprüft werden. Vor der Grundierung muss die Oberfläche sauber und trocken sein; die Stahltemperatur muss den Vorgaben des Beschichtungsstoffs zum Taupunktabstand entsprechen.
Praxisbeispiel Sanierung einer Hallenkonstruktion
An einer älteren Hallenkonstruktion blättert der Deckanstrich an Untergurten und Knotenblechen ab. Eine lokale Reparatur wäre nur sinnvoll, wenn die verbleibenden Schichten tragfähig und mit dem neuen System verträglich sind. Die Untersuchung zeigt jedoch Unterrostung über mehrere Schichten. Deshalb wird eine Probefläche bis Sa 2½ gestrahlt. An Kanten und schwer zugänglichen Verbindungen erfolgt eine manuelle Nacharbeit. Nach Prüfung von Reinheit und Rauheit wird die Grundierung innerhalb des abgestimmten Zeitfensters aufgebracht. Einhausung und Absaugung verhindern, dass Strahlmittel und Altbeschichtung in angrenzende Produktionsbereiche gelangen.
Ablauf von der Bestandsaufnahme bis zur Neubeschichtung
- Ziel klären. Soll nur gereinigt, lokal instand gesetzt oder vollständig neu beschichtet werden.
- Bestand bewerten. Stahlzustand, Beschichtungsaufbau, Korrosion, Geometrie und Gefahrstoffe untersuchen.
- Verfahren bemustern. Auf einer Probefläche Abtragsleistung, Oberflächenbild und Aufwand vergleichen.
- Schutzbereich planen. Einhausung, Lüftung, Absaugung, Zugänge und Schutz benachbarter Bauteile festlegen.
- Entschichten. Parameter so einstellen, dass das vereinbarte Ergebnis erreicht wird, ohne den Grundwerkstoff unnötig anzugreifen.
- Prüfen und dokumentieren. Vorbereitungsgrad, Rauheit, Staub, Salzbelastung und Klima nach Projektspezifikation kontrollieren.
- Zeitnah beschichten. Die Grundierung auf die freigegebene Oberfläche aufbringen, bevor Verunreinigung oder Flugrost entstehen.
Kostenfaktoren für das Entfernen von Stahlbeschichtungen
Ein belastbarer Preis entsteht erst nach Kenntnis des Objekts. Ein einfacher Quadratmeterpreis greift bei Stahlkonstruktionen oft zu kurz, weil Kanten, Profile, Nieten, Leitungen und Arbeitshöhen die Leistung stärker beeinflussen als die reine Fläche.
- Schichtart, Schichtdicke und Haftung
- Korrosionsgrad und geforderter Vorbereitungsgrad
- Geometrie, Fläche, Arbeitshöhe und Zugänglichkeit
- stationäre Bearbeitung oder mobiler Einsatz
- Einhausung, Absaugung und Schutz laufender Produktion
- Gefahrstoffbelastung und Entsorgungsweg
- Prüfungen, Dokumentation und zeitliche Kopplung an die Beschichtung
Häufige Fragen zu Beschichtungen von Stahl entfernen
Kann jede Stahlbeschichtung sandgestrahlt werden
Viele Lacke, Rostschutzschichten und Pulverbeschichtungen lassen sich abrasiv strahlen. Bei dünnen Blechen, hochfesten Bauteilen, empfindlichen Passflächen oder schadstoffhaltigen Altanstrichen muss das Verfahren jedoch angepasst oder ersetzt werden.
Muss die alte Beschichtung vollständig entfernt werden
Nein. Wenn die Altbeschichtung fest haftet, chemisch verträglich ist und das Instandsetzungssystem einen Teilabtrag zulässt, kann eine abgestufte Vorbereitung genügen. Bei großflächiger Unterrostung, unbekanntem Schichtaufbau oder hohen Schutzanforderungen ist eine vollständige Entfernung häufig sinnvoller.
Was ist besser Sandstrahlen oder chemisches Entlacken
Für große und eingebaute Stahlkonstruktionen ist Strahlen meist flexibler und erzeugt zugleich ein Rauheitsprofil. Chemisches Entlacken kann bei transportablen, filigranen oder dünnwandigen Teilen Vorteile haben. Die Wahl richtet sich nach Bauteil, Schicht und Folgeprozess.
Wie schnell muss Stahl nach dem Strahlen grundiert werden
So schnell wie es das freigegebene Beschichtungssystem und die Umgebungsbedingungen verlangen. Eine starre Stundenangabe ist unzuverlässig. Entscheidend ist, dass vor der Grundierung kein Flugrost, Staub oder Kondensat entsteht.
Welche Angaben braucht ein Fachbetrieb für ein Angebot
Hilfreich sind Fotos, Maße oder Fläche, Standort, Arbeitshöhe, Beschichtungsart soweit bekannt, gewünschtes Endergebnis, Zeitfenster und Informationen zur späteren Beschichtung. Bei Altbauten gehören vorhandene Schadstoffuntersuchungen dazu.
Beschichtung von Stahl fachgerecht entfernen lassen
RS Strahltechnik prüft Stahlbauteile und Konstruktionen direkt am Objekt, legt bei Bedarf eine Probefläche an und stimmt die Oberflächenvorbereitung mit dem Folgegewerk ab. So erhalten Sie keine pauschale Verfahrensempfehlung, sondern einen technisch passenden Ablauf für Entschichtung, Reinigung und Neubeschichtung. Beispiele aus Bauwesen und Industrie finden Sie in unseren Referenzen. Senden Sie uns Fotos, Maße und das gewünschte Beschichtungssystem für eine erste Einschätzung.
